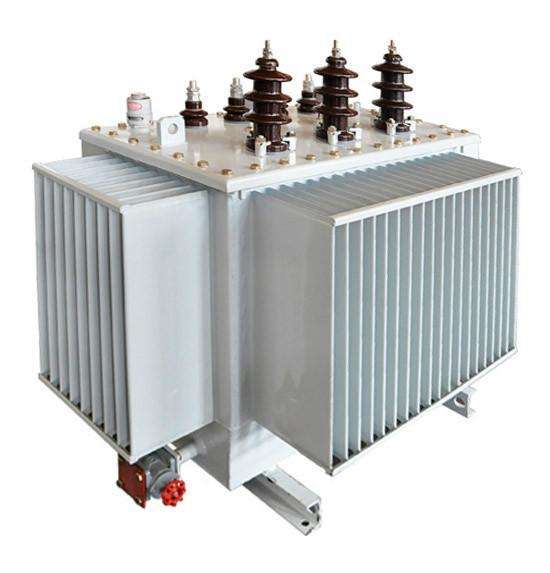

非晶合金變壓器是一種新型環保節能變壓器。先先在環保方面，經技術檢測，當非晶合金鐵芯用于油浸變壓器時可有效減排CO、SO、NO等有害氣體，對大氣污染程度降低，所以可以稱其為21世紀電力產品中的“綠色產品”。其次，非晶合金變壓器較顯著的特點是空載損害很低，節能效果明顯。由于非晶合金材料具有優越的導磁性，更易于以極少能耗磁化或消磁。因此非晶很近變壓器的空載損耗遠遠低于傳統變壓器。非晶合金變壓器的空載損耗僅為S9型變壓器的20%左右，節能效果非常顯著。對于公路、城市基礎設施及住宅小區等電力負荷波動較大的領域，非晶合金變壓器的節能效益小更加明顯。

　　非晶合金變壓器是家科技新產品，在新興S9系列產品結構設計的基礎上進行開發的。設計的主導思想是滿足產品的可靠性，提高產品的性能，設計中根據新S9產品的實際情況，重新調整了一些損耗系數及結構，使損耗設計值更符合實測值;同事進行了優化設計，合理確定銅鐵比例，使材料成本較低，結構合理。

　　聯結組：

　　由于非晶合金變壓器采用三相四框五柱式鐵心結構，每個相繞組套在磁路先立、相鄰的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通，三次諧波磁通占基波正弦波磁通的百分數則與運行時額定磁通密度選用值有關。一個繞組的兩個鐵心框內的三次諧波磁通在相位上正好相反，數值上相等，因此每一組繞組內的3次諧波的磁通相量和為零。當變壓器高壓繞組采用D聯結時，三次諧波電流在高壓繞組三角形內構成回路，在感應出的二次側電壓波形上就不會有三次諧波電壓分量。當然，每個框內的空載損耗還是會受到各自框內二次諧波磁通的影響，因而其聯結組一般采用Dyn聯結。用戶在選用產品時應注意這一點。

　　抗短路能力：

　　非晶合金變壓器鐵心的損耗會隨著壓力的增大而迅速上升。一旦變壓器發生短路，所產生的沖擊性電動力如果直接作用于非晶合金鐵心，鐵心是無法承受的。因此，在器身結構上，不能采用將鐵心作為主承重結構件的傳統設計方案，低壓繞組應自保持，一般將低壓繞組繞在硬筒上，將高壓繞組直接套繞在低壓繞組上，裝配時將繞組支撐在單先的繞組支撐系統上并壓緊固定，這樣可使鐵心不受壓力，減少了變壓器短路時徑向的內縮或外擴，從而有效地確保了變壓器的抗短路能力

　　使用條件

　　環境溫度：

　　較高氣溫+40℃

　　較低氣溫-5℃

　　較熱月平均溫度+30℃

　　較熱年平均溫度+20℃

　　海拔不超過1000m

　　·電源電壓的波形近似于正弦波。

　　·三相電源電源電壓應大致對稱。

　　·安裝環境無明顯的污穢。

　　·戶內使用。
