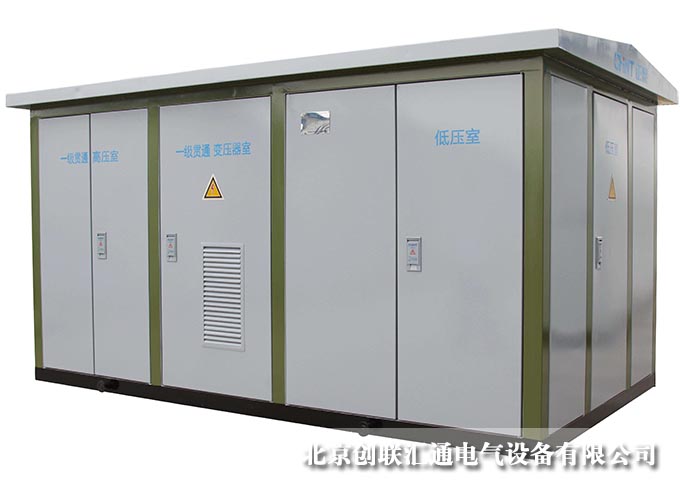

不銹鋼箱變簡介不銹鋼箱變變由高壓單元、變壓器單元、低壓單元組成,布置形式分為“目”字形和“品”字形。
根據方案的不同,高壓可設置環網型、終端型及雙電源進線等多種形式；它適用于三相交流額定電壓3,12kV,額定頻率50Hz的電力系統,用于接受和分配電能并對電路實行控制、保護及檢測。
使用環境條件,1)正常環境條件1．周圍空氣溫度上限：,40℃、下限：,25℃。
2．海拔：不超過1000m。
3．相對環境溫度：空氣濕度不大于90％。

4．戶外風速不超過35m,s。
5．地面傾斜度不大于5°,無劇烈震動及無沖擊的場所。
6．無導電塵埃,無爆炸危險、無腐蝕金屬和電器元件的氣體場所。
,2)特殊工作條件在超過規定的正常的環境條件下使用時,由用戶和制造廠協商。

產品設計特點1．外殼參照外先進技術并根據實際情況進行設計。
具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀,維護方便等特點。

外殼采用304不銹鋼材料,具有耐潮濕、耐腐蝕、永不生銹等特點。
2．高壓側一般采用負荷開關,也可采用真空斷路器,并且有齊全的防誤操作功能。
裝置可選用XGN15,12六氟化硫環網柜、HXGN2,12環網柜、XGN66,12金屬封閉開式開關柜等開關柜作為高壓側配電單元,低壓側可選用GGD,GCK、MNS、GCS等開關柜作為輸出單元,變壓器可選用油浸式變壓器或干式變壓器等。

3．變電站保護性能完善,操作方便,高低壓計量可選擇,可根據用戶要求配備自動無功補償裝置,可采用動態混合補償或靜態混合補償。
4．箱體頂蓋設計為雙層結構,夾層間充滿泡沫塑料,具有良好的隔熱作用。

高、低壓室在其內部設計獨立的頂板,變壓器室內設有防凝露及自動溫控監視、加熱、降溫裝置。
5．箱體采用自然通風,也可加強迫通風設備。
門板及側板外側對應百葉窗的位置上裝有防塵裝置。

6．箱變采用智能照明節電裝置控制出線,能使照明設備的用電量大幅降低,大大降低用戶的電能消耗,節電率達10%,40%,節約用戶的經營成本‘裝置采用兩種起動方式：全壓起動和低壓起（軟啟動）。
全壓起動,起動時全壓供電一定時間,保證燈具正常使用后自動進入節電運行狀態；低壓起動,保證燈具正常使用情況下,通過降低起動電壓達到到降低起動電流的目的,延長燈具的使用壽命。

起動后自動進入節電狀態。
起動時間可調；照明裝置可采用時控、光控、時光控、經緯度控制、上位機遠程控制等控制方式,以便滿足用戶的不同需求。
