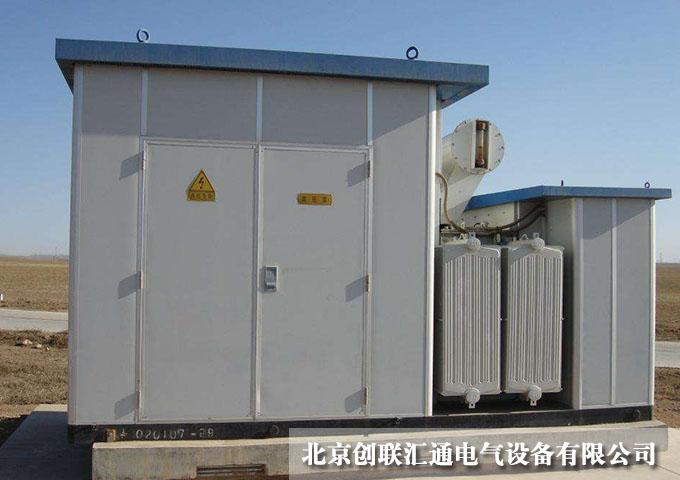

YBF-35系列風力發電站用箱式變電站（以下簡稱箱變）是一種將風電機組發出的0.6~0.69KV電壓升高到35KV后,并網輸出的專用設備。該產品是我公司對應近海風電場單機容量大,防護高的要求開發的新產品。

使用環境條件：

海拔高度不超過1000m；

環境溫度：-45℃~ 45℃；

相對濕度：日平均值小大于95%,月平均值小大于90%；

安裝場所：無火災,爆炸危險,導電塵埃,化學腐蝕性氣體及劇烈震動的場所,若超出以上條件時,用戶可與我公司協商。

主要特點：

高壓開關設備,變壓器,低壓開關設備三位一體,成套性強；低損壞,低噪音,性能優越,箱體采用防盜結構；

高,低壓保護完善,運行安全可靠,維護簡單；接續方案靈活多樣；

高壓一般采用復合開關-熔斷器組合電器保護,熔斷器一相熔斷后,三相聯動脫口,負荷開關有真空,六氟化硫等型式可選,可配電動操作機構,實現自動化升級；熔斷器為高壓限流熔斷器,帶撞擊,動作可靠,開斷容量大,主要參數詳見下表。高壓負荷開關推薦選用真空負荷開關產品,彈簧操動機構采用AC220V操作,能加裝箱變保護裝置,輕重瓦斯接口；并按變壓器容量配熔斷器,帶避雷器及帶電顯示裝置。組合電器真空滅弧室和隔離刀閘,與接地刀閘聯動。熔斷器的分閘狀態下時,才能夠操作隔離刀閘和接地刀閘,隔離刀閘與接地刀閘聯動。熔斷器的分閘狀態下時,才能夠操作隔離刀閘和接地刀閘,隔離刀閘與接地刀閘聯動。熔斷器的脫扣裝置為三級聯動,所配用的熔斷器為撞針式熔斷器。撞擊器可以直接分?jǐn)嘭?fù)荷開關,確保能快速切斷故障。

低壓側主開關采用多功能式或只能型斷路器,選擇性保護。

選用低損耗,油浸式,全密封S0,S10,S11系列變壓器,也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器,底部均配有小車,變壓器可方便的進出。

外殼材料采用非金屬環保箱體,耐腐蝕和防鹽霧。也可選用復合板,不銹鋼板等。

箱變可以根據用戶要求高低壓側家操作走廊。
