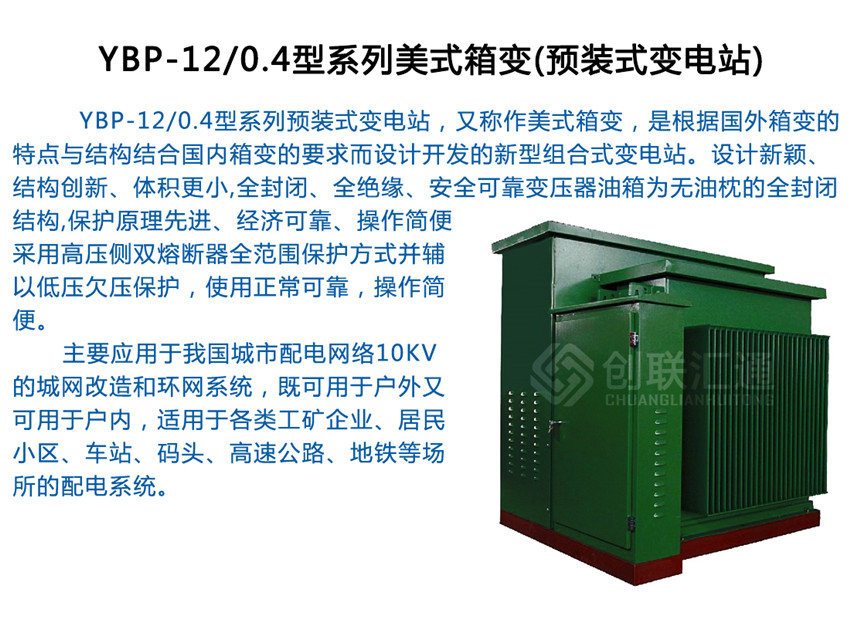

●YBP-12/0.4型系列預裝式變電站，又稱作美式箱變，是根據外箱變的特點與結構結合內箱變的要求而設計開發的新型組合式變電站。
● 主要應用于我城市配電網絡10KV的城網改造和環網系統，既可用于戶外，又可用于戶內，適用于各類工礦企業、居民小區、車站、碼頭、高速公路、地鐵等場所的配電系統。
※ 產品特點
● 設計新穎、結構創新、體積更小將高壓負荷開關、插入式熔斷器和后備保護熔斷器均置于箱變的油箱絕緣油中，使箱變體積大為減少，占地面積僅為常規產品的1/3～1/5。
● 全封閉、全絕緣、安全可靠變壓器油箱為無油枕的全封閉結構。高壓進線采用肘型電纜插頭與高壓套管連接，帶電部分密封于絕緣內，形成全絕緣結構。端子表面為零電位，可靠保證人身安全。
● 保護原理先進、經濟可靠、操作簡便采用高壓側雙熔斷器全范圍保護方式，并輔以低壓欠壓保護，使用正常可靠，操作簡便。
● 變壓器性能優越變壓器身為新S9、S10、S11系列，其繞組采用D,Yn11接法（△/Yo），具有中性點不漂移、防雷性能好、低損耗、低噪音等特點。
● 低壓室具有低壓成套開關設備的總體功能，供用戶挑選，低壓開關柜體均采用優質型鋼組裝而成， 具有較強的防腐能力。高壓、低壓進出線一般為電纜。 　
主要技術參數 序號參數項目單位技術參數
１額定電壓 原邊kV10副邊kV0.4
２最高工作電壓（原邊）kV12
３額定頻率Hz50
４額定容量kVA:100,125,160,200,250,315,400,500,630,800,1000，1250,1600
５一分鐘工頻耐受電壓kV42 ６雷電沖擊耐壓（峰值）kV75
７額定短路耐受電流kA中壓20kA（4S）低壓根據所選開關確定
８低壓分支回路路1～8
９變壓器阻擋電壓%4, 4.5, 5
１０變壓器分接范圍%±5
１１允許溫升C°頂層油溫55C°線圈65

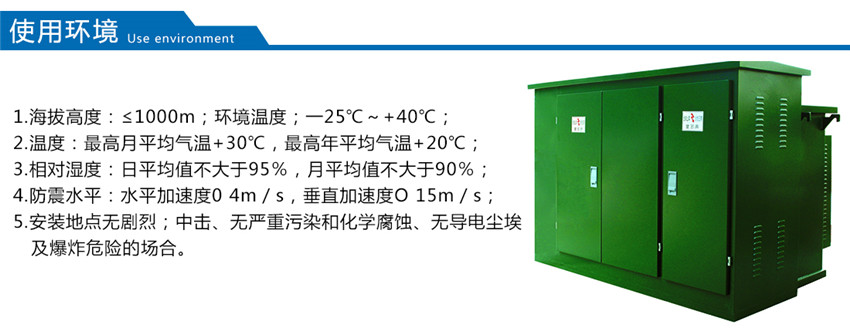

１２環境溫度C°-25～+40
１３連接組別 Y,yno
１４防護等級 IP33  箱式變電站廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。 箱式變電站     歐式箱式變電站 (6KV 、10KV戶外交流歐式箱式變電站)
